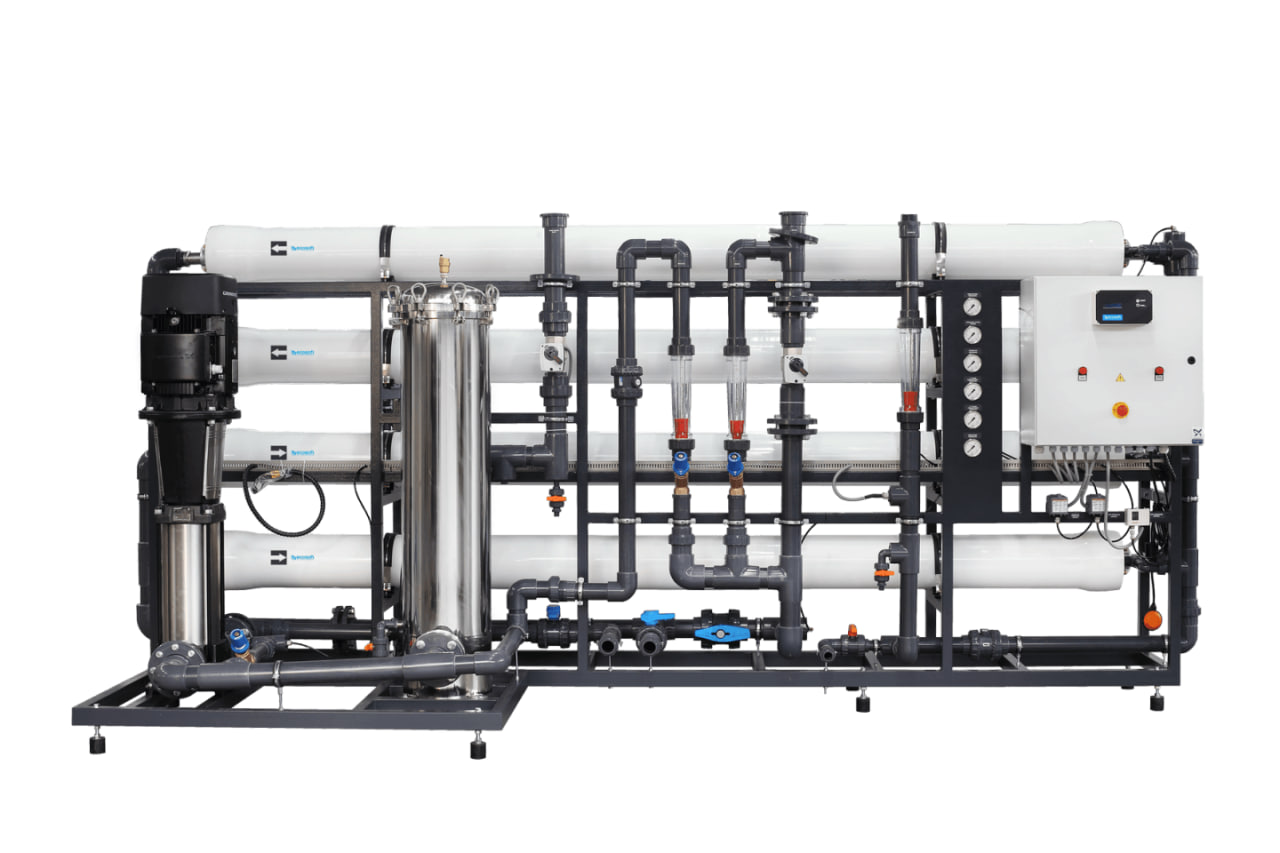

Система зворотного осмосу Ecosoft МО12 (без мембран)Артикул: 3378

Промислова система зворотного осмосу Ecosoft МО12 – це готове рішення для промислової води, що передбачає пілотні дослідження, проектування, виробництво, введення в експлуатацію та технічне обслуговування.

Системи зворотного осмосу Ecosoft використовуються в харчовій та фармацевтичній промисловості, енергетиці, хімічній промисловості, виробництві напівпровідників, парових котлах та інших промислових застосуваннях.

КЛЮЧОВІ ОСОБЛИВОСТІ

• Підвищена енергоефективність з насосом Grundfos
• Висока надійність за складних умов експлуатації завдяки покращеній технології та комплектуючим.
• Індивідуальна оцінка проекту на запит
• Виробництво сертифіковано згідно з ISO 9001
• Маркування CE на відповідність євро стандартам електробезпеки

КОМПОНЕНТИ СИСТЕМИ

• Насос Grundfos® CR - 1 шт.
• Мембраноутримувачі 8040-3 – 4 шт
• Мультипатронний фільтр – 1 шт.
• Електропривідні крани – 2 шт.
• Балансувальні клапани – 2 шт.
• Шафа автоматики - 1 кмпл
• Трубна обв'язка, КВП - 1 кмпл
• Сталева рама - 1 кмпл

ОПЦІЇ ПОСТАЧАННЯ

• Мембрани Filmtec™ XLE-440/ECO PRO-440/BW30HRLE/BW30XFRLE-400 або Ecosoft ELP8040
• Насос-дозатор антискаланта
• Вузол промивання мембран пермеатом
• Вузол підмішування вихідної води

ДІАМЕТРИ ПІДКЛЮЧЕНЬ

• Вихідна вода - фланець Ду65
• Пермеат - G 2"
• Концентрат – фланець Ду65
• Вхід CIP - G 1½"
• Вихід CIP - G 1½"
• Пермеатний вихід - G 1"

ВИМОГИ ДО ВИХІДНОЇ ВОДИ

• загальний солевміст - < 3000 мг/л
• твердість - < 150 мг/л CaCO₃
• залізо – < 0,1 мг/л
• манган – < 0,05 мг/л
• сірководень - ні
• кремній - < 20 мг/л
• хлор – < 0,1 мг/л
• SDI - < 5

ПРИНЦИП РОБОТИ

Вода, що надходить у систему зворотного осмосу, проходить попереднє очищення на картриджних фільтрах тонкого очищення 5 мкм, що входять до комплекту установки. На мембранний модуль вода подається насос високого тиску. У робочому режимі в мембранному модулі установки відбувається поділ води на два потоки: демінералізована вода – пермеат і вода з підвищеним вмістом солі – Концентрат. Частина концентрату під час роботи модуля скидається в каналізацію, частина направляється на вхід насоса високого тиску, забезпечуючи так званий рецикл концентрату. У потік вхідної води може дозуватися антискалант, що перешкоджає утворенню відкладень усередині мембранних елементів. Демінералізована вода (пермеат) надходить у накопичувальний бак пермеату, в якому встановлено датчик рівня, що відключає установку при заповненні бака. Установка перед вимкненням або із заданою періодичністю автоматично промивається вихідною водою. Наведений режим називається режимом гідравлічного промивання, при цьому на установку короткочасно протягом 1-2 хвилин подається вода, що перевищує подачу в робочому режимі.

КЕРУВАННЯ ВСТАНОВЛЕННЯМ ВИРОБЛЯЄТЬСЯ ВІД КОНТРОЛЕРА І ЗАБЕЗПЕЧУЄ

• увімкнення та вимкнення установки за рівнем води в накопичувальній ємності,
• виконання автоматичного гідравлічного промивання мембран,
• блокування та попереджувальна сигналізація при нештатних ситуаціях для попередження сухого ходу насоса, захисту мембран від впливу високого тиску та ін.
• вимірювання та відображення електропровідності та температури.

¹ залежить від температури, мінералізації та гідравлічного ККД

² для води з низькою активністю утворення опадів

Технічні характеристики Система зворотного осмосу Ecosoft МО12 (без мембран)

• Продуктивність
  12 м³/год
• Вихід пермеату
  75%
• Макс. мінералізація на вході
  3 000 мг/л
• Витрата вихідної води
  16…20 м³/год (виробництво)
• Витрата вихідної води
  10 м³/год (промивка)
• Робочий тиск
  8…12 бар
• Максимальний тиск
  14 бар
• Електроживлення
  380…400 В, 50 Гц (3 ф)
• Електрична потужність
  11 кВт
• Рейтинг мех. фільтра
  5 мкм
• Розміри, В×Ш×Г
  1950× 4100 × 1400 мм
• Вага
  820 кг
